旋转粘度计使用说明书
作者:小编 日期:2021-11-19 08:57:03 点击数:
  • 分享到:

旋转粘度计使用说明书

一、工作原理及用途

   恒泰达系列NDJ系列数字粘度计是基于ARM技术的智能化仪器。本系列粘度计采用步进电机及驱动器,根据程序设定准确平稳地运转,电机运转经扭矩传感器带动转子恒速转动。当转子在被测液体中受到粘滞阻力时,力又反馈到扭矩传感器,再经过相应的内部处理和运算,即可将被测液体的粘度数据显示到液晶屏上。

   与同类仪器相比,本系列仪器具有操作便捷、读数直观、显示内容丰富、测量精度高、转速稳定、抗干扰性能强、工作电压宽【100~240v50/60Hz)】等优点。

   在仪器操作使用方面,本系列仪器具有测量值占满量程值百分百功能、量程溢出报警显示、自动扫描功能,依靠这些,用户便可直观、快速、精准的选择合适的可用转子及转速组合,并且可对以确定的测试条件进行保存,方便在日后的生产测试过程中快速的调出并使用。

   本系列仪器广泛应用于溶剂型胶黏剂、乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、食品、淀粉等行业。

二、主要技术性能

1. NDJ-5SNDJ-9S

测量范围

1mPa.S - 100,000mPa.S低于15CP时需选用0号转子测试

显示精度

0.01mpa.s

测量精度

5S±1%(满量程)   9S±0.5%(满量程)

转子规格

1234号四个转子(0号转子为选购件)

转速

6123060 RPM/

外形尺寸

95*130*155 (不包括底座)

净重

2kg (不包括底座)

2. NDJ-8S

测量范围

1mPa.S – 2,000,000mPa.S低于15CP时需选用0号转子测试

显示精度

0.01mpa.s

测量精度

±1%(满量程)

转子规格

1234号四个转子(0号转子为选购件)

转速

0.30.61.536123060 RPM/

外形尺寸

95*130*155 (不包括底座)

净重

2kg (不包括底座)

三、使用环境条件

环境温度:5~35℃(建议使用环境温度20℃左右)

相对湿度:80%

四、仪器安装

电源:AC100~240v(50/60Hz)

仪器附近无强电磁干扰,无腐蚀性气体,不能有剧烈震动。

1、从包装箱依次取出底座、升降立柱、粘度计主机、主机连接杆、电源适配器等部件。将升降立柱插入底座孔后用螺帽并紧(注意:升降旋钮置于右侧),再将主机连接杆上的螺丝拧下,然后铣平面往下插入主机后下方的安装孔中,用拧下的内六角螺丝将固定杆与主机地板连接并紧固。再将装好连接杆的主机插入升降滑块的安装孔中,摆正后拧紧固定旋钮。

2、旋动升降旋钮,调节到合适的升降松紧度,以主机不会自动下滑,且升降时阻尼手感适中为宜,如太松或太紧可通过升降滑块前方的调节螺钉进行调节。

3、通过调节底座下方的三个水平脚,使仪器前方的水平仪气泡处于黑圈中心。

4、取下仪器下方的保护帽。

五、准备工作

1、将被测试样倒入直径不小于60mm的圆形平底容器中。(0#转子或少量样品适配器时应使用专用容器)

2、将转子保护架装到仪器下方银色罩壳上。(安装方法:把保护架上端两个圆孔套入下罩壳固定轴上,再逆时针旋动即可)

3、选择好适用的转子,逆时针旋至下方转轴接头上。

4、拧动升降旋钮使仪器缓缓下降,将转子浸入样品内且液面刻线(转子杆上的凹槽或凸线)与被测液面保持平齐。

5、再次检查仪器前方水平仪是否在水平状态。



注意事项:装卸转子时切勿向下或横向拽动转轴接头,以免内部结构受损。

          测试过程中环境温度必须恒定,以保证测量值的稳定、准确。



六、仪器操作界面说明

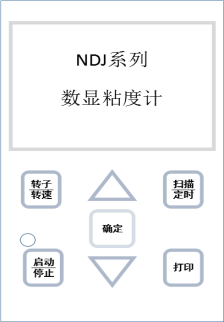

开机后仪器首先显示仪器型号信息,等待3秒钟后进入待测试状态此时液晶屏幕中共有4行内容:


转子:              当前状态下转子号;

转速              当前状态下的转速;

量程              对应的转子、转速的满量程值;

时间、温度        预设定的自动停止时间、温度探头所测得的当前温度值(如未接温度探头则显示为0”)。

(由于本机具有断电记忆功能,即设定好的的转子、转速、预设时间在断电再次开启后会继续保留在页面中,以方便用户的操作使用。)

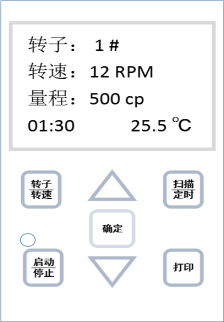

面板操作说明

面板操作区域共有7个按键和一颗LED指示灯:

转子/转速: 选择转子、转速;

启动/停止: 控制仪器的运转、停止;

/     调整相应的参数;

确认      参数值及一些选项的确认;
扫描/定时: 启用自动扫描功能和定时自动停止功能;

打印      对以测得的数据进行打印(需连接专用外置打印机);

LED指示灯: 电机运转时该指示灯会亮起,电机停止灯熄灭,在转速较低时可通过此来了解仪器的运转状态



选择好合适的转子/转速后即可按“启动”开始测试,开始测试屏幕显示见图2

当被测样品的粘度数据显示在屏幕上时,先不要急于读取粘度值,应当让仪器旋转满3~5圈后首先观察最下面一行的“扭矩”值,该值只有处于15%~80%之间才是有效的,此时才能读取其粘度值。若“扭矩”值小于15%或大于80%,则视为当前量程选择不合适,应切换其他量程(具体操作方式为:“扭矩”值小于15%属于量程选择过大,需减小量程,可提高转速或跟换大体积转子;“扭矩”值大于80%属于量程选择太小,需加大量程,可降低转速或更换小体积转子)。本仪器有满量程溢出报警功能,当扭矩值大于80%时,粘度值会显示为EEEEE”,并且伴有蜂鸣报警,此时应当切换至小的量程进行测试。


    对于未知样品的粘度测量,首先应估算样品的粘度值。再选择相对应的几组转子、转速组合来进行测量。当估计不出被测流体的大致粘度值时,应假定该样品的粘度值较高,用由小到大(体积)的转子和由慢到快的转速进行测试。

粘度测量的原则是:高粘度的流体选用小(体积)的转子、慢转速;

                  低粘度的流体选用大(体积)的转子、快快速。



各型号转子与转速的组合所对应的测试范围可参照下表:



转速 / 转子

   No.1

   No.2

No.3

   No.4

No.0

满量程值        mPa.s

60 r/min

100

500

2000

10000

10

30 r/min

200

1000

4000

20000

20

12 r/min

500

2500

10000

50000

50

6 r/min

1000

5000

20000

100000

100

3 r/min

2000

10000

40000

200000

200

1.5 r/min

4000

20000

80000

400000

400

0.6 r/min

10000

50000

200000

1000000

1000

0.3 r/min

20000

100000

400000

2000000

2000





七、注意事项

1. 由于粘度是温度的函数,仪器在常温下工作时,温度波动应控制在±0.1℃,否则会影响测量的准确度。必要采用恒温槽。

2. 保持转子表面清洁。

3. 由于游丝具有一定的线性区,测量时请注意扭矩百分比,该数值应处于15%-80%之间,当张角百分比的数值过高时,扭矩及粘度会显示溢出符号EEEEE”,此时应更换转子或改变转速,否则会影响测量的准确度。

例如:用NDJ-8S型测试样品用“一号转子、每分钟60”转速组合测试,扭矩百分显示EEEEE,那应降低转速。如当已降低至“每分钟0.3”时, 扭拒百分仍显示ERROR;那应改选用小点的转子(表面积小)测行测试。如出现测试的样品在同种转子情况下,不同转速时的扭矩百分比的数值都处于15%~~80%之间。那取处于这之间扭拒百分接近50%的为准。其它型号测试以此类推。

4. 装卸转子时应小心操作,将万向接头微向上抬起,不可用力过大。不要让转子横向受力,切不可将转子向下拉,以免损坏轴尖。

5. 万向连接头应保持清洁。

6. 仪器下降时要缓慢,最好用手托住,避免震动损坏轴心。

7. 仪器在运输或搬动时,万向连接头应套上保护帽。

8. 悬浊液、乳浊液,以及高聚物和其他高粘度液体中很多都是“非牛顿”液体,其表观粘度值随着切变速度和时间的变化而变化,故在不同的转子、转速和时间下测定,其结果不一致属正常情况,(如是测量非牛顿流体即使在相同转子,不同转速情况下;其结果也会有偏差)这都属于流体的性质所决定,并非仪器测试有问题。







八、粘度计标配装箱单

序号

名称

数量

1

数显粘度计主机

一台

2

主机连接杆

一根

3

升降杆及升降滑块

一套

4

三角底座

一个

5

转子保护架

一个

6

14号转子

各一根

7

电源适配器

一根

8

使用说明书

一份

9

合格证

一份

10

保修卡

一份

11

内六角扳手

一把



九、可选配件(如果选购的话)

序号

名称

数量

备注

1

温度探头

一件

显示被测流体当前温度值

(温度显示范围-55℃至125℃)

2

便携式打印机

一套

将所测得的数据直接打印出来



十、可选配件

序号

名称

备注

1

温度探头

显示被测流体当前温度值

(温度显示范围-20℃至100℃显示精度0.1度)

2

0号转子

用于精确测试低样品粘度值,例:牛奶、果汁、墨水、化工试剂等稀释流体

3

恒温水浴槽

控制被测样品温度(-15℃至300℃)

4

操作软件

PC相连进行数据的存储、打印、查阅
