一、概述
六速旋转粘度计可进行各流变参数的测量，根据多点测量数值绘制流变曲线，确定液体在流动过程中的流型，选用合适的计算公式，对非牛顿流体进行较精确的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、静切力、流性指数和稠度系数等一系列技术参数的测定。有利于安全、快速、科学钻井的需要。具有操作方便，测试准确的特点。
二、型号及规格
ZNN-D6型 F1扭力弹簧测量组件
F0.2扭力弹簧测量组件（可选件）
三、仪器的主要技术参数

序号	名称	技术指标
1	电源	220V±5% 50Hz
2	.电机功率	7.5W/15W
3	电机转速	750/1500 r/min
4	变速范围	3、6、100、200、300、600r/min
5	速梯	5、10、170、340、511、1022 S^-1
6	.测量精度	1~25 mPa·s±1 mPa.s（牛顿流体） 25 mPa·s以上 ±4% （牛顿流体）
7	粘度测量范围	牛顿流体： 1~300mPa.s (F1测量组件) 1~60mPa.s (F0.2测量组件) 非牛顿流体：1~150 mPa.s (F1测量组件) 1~30 mPa.s (F0.2测量组件) 剪切应力： 0~153.3Pa (F1测量组件) 0~30.7Pa (F0.2测量组件)
8	外包装尺寸	520420250mm
9	总重	12.6Kg

四、仪器的结构与工作原理
1、动力部分：
双速同步电机转速：750/1500r/min、型号90TZ5H3
电机功率：7.5W/15W、电源：220V±10% 50Hz
2、变速部分：
可变六速：3、6、100、200、300、600r/min
速    梯：5、10、170、340、511、1022 S-1
电机通过传动齿轮（1）、（2）、（3）经弹性连接传至齿轮（6）、
（9）带动（11）、（12）形成100 r/min、200 r/min(此时离合器上提位置)
当经弹性连接传至齿轮（7）、（8）带动（11）、（12）形成300 r/min、600 r/min
(此时离合器下压位置)
当经弹性连接传至齿轮（4）、（5）至蜗杆（13）带动蜗轮（10）经齿轮（11）（12）形成3 r/min、6 r/min(此时离合器在中间位置)。
见（图二～图三）；（表一～表二）。

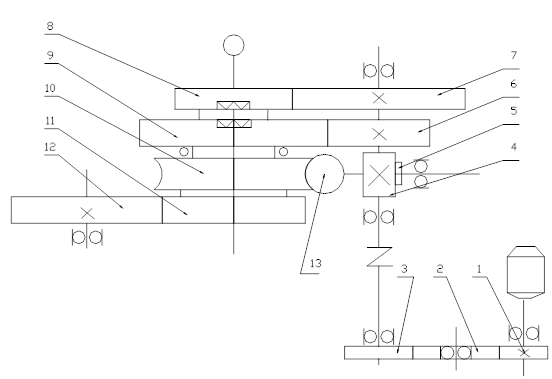

（图三）传动示意图
（表一）轴承表

轴承型号	1000085	1000096	16	102
规格	5×11×3	6×15×5	6×17×6	15×32×9
数量	2	5	1	2

（表二）齿轮表

序号	模数Mn	齿数Z	β	旋向
1	0.5	30	20°	右
2	0.5	90	20°	左
3	0.5	75	20°	右
4	0.5	17	45°	左
5	0.5	17	45°	左
6	0.5	33	30°	左
7	0.5	66	30°	右
8	0.5	66	30°	左
9	0.5	99	30°	右
10	0.5	100	3°25′	右
11	0.5	73	30°	左
12	0.5	73	30°	右
13	0.5	1	3°25′	右

3、测量部件：见（图四）、（表三）

由扭力弹簧组件、刻度盘组件、内外筒组成。内筒与轴锥度配合，外转筒与转筒之间由螺纹连接。

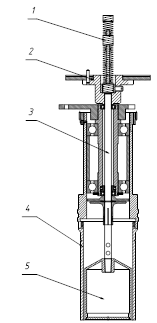

（图四）测量部件结构图

序号	零件编号	名称	数量
1	N6·01·02-00	弹簧组件	1
2	N6·03·03-00	刻度盘组件	1
3	N6·03·03-01	内筒轴	1
4	N6·03·04-08	外转筒	1
5	N6·03·01-00	内筒	1

4、支架部件：见（图五）、（表四）
采用托架升降被测容器，操作灵活方便。

（图五）支架部分结构图

（表四）支架部件零件表：

序号	图号	名称及规格	数量
1	GB70-85	内六角圆柱头螺钉	4
2	GB93-87	弹簧垫圈d=6	4
3	GB95-85	平垫圈d=6	4
4	N6·01·03-01	托板	1
5	N6·01·03-02	锁紧压块（1）	1
6	N6·01·03-03	锁紧压块（2）	1
7	N6·01·03-04	星形手轮	1
8	GB73-85	平端紧定螺钉M3*6	1
9	N6·01·03-05	外套管	1
10	N6·01·03-06	定位套	1
11	N6·01·03-07	支架	2

5、六速旋转粘度计结构图：

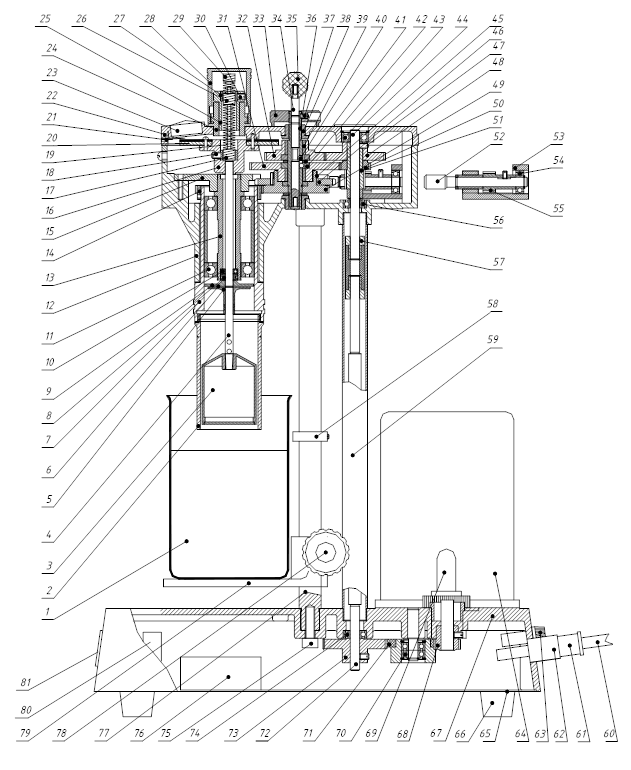

（图六）六速旋转粘度计结构图

（表五）六速旋转粘度计结构明细表

序号	型号	名称及规格	序号	型号	名称及规格
1	N6·03·05-01	量杯	41	N6·02·03-08	变速轴垫片
2	N6·03·04-08	外转筒	42	N6·02·03-07	变速环
3	N6·03·01-01	内筒	43	GB276-82	轴承 D16
4	N6·03·03-01	内筒轴	44	N6·01·01-08	传动短轴
5	N6·03·04-06	卡圈	45	N6·02·03-13	扭簧
6	GB893.3-86	弹簧挡圈	46	N66·02·03-15	蜗轮
7	N6·03·04-03	转筒	47	GB73-85	紧定螺钉
8	N6·03·04-05	轴内套	48	N6·02·05-01	主动齿轮（2）
9	N6·03·04-05	轴承盖	49	N6·02·03-16	变速齿轮
10	GB276-82	轴承D1000085	50	N6·02·05-02	主动齿轮（1）
11	GB276-82	轴承 102	51	N6·02·05-03	主动齿轮（3）
12	N6·02·01-01	齿轮箱体	52	N6·02·04-01	蜗杆
13	N6·03·04-02	轴套	53	N6·02·04-05	蜗杆座
14	N6·03·04-14	传动齿轮	54	GB276-82	轴承D1000096
15	N6·03·04-01	轴盘	55	N6·02·04-04	斜齿轮
16	N6·03·03-03	刻度盘座	56	GB276-82	轴承D1000096
17	N6·03·02-01	下簧座	57	N6·01·01-07	连接套
18	GB73-85	紧定螺钉	58	N6·01·03-06	定位套
19	N6·03·02-02	弹簧	59	N6·01·03-05	外套管
20	N6·03·03-06	刻度盘	60	RVV300/500V	电源线
21	N6·02·02-04	指针	61	X2	电源插头10A
22	N6·02·02-02	齿轮箱盖	62	X1	电源插座10A
23	N6·02·02-05	放大镜	63	FU	容断器 250V 2A
24	N6·02·02-03	弹簧座	64	9TZ5H3-2	双速电机
25	N6·02·02-07	调整环	65	N6·01·02-01	底座盖
26	N6·03·02-04	扭结	66	N6·04·00-10	橡胶脚
27	N6·03·03-02	夹紧环	67	N6·01·01-09	底座
28	N6·02·02-06	护罩	68	N6·01·01-01	主动齿轮
29	N6·03·02-05	上簧座	69	KN1-203	三位开关3A250V
30	N6·02·03-06	紧定螺钉	70	GB276-82	轴承D1000096
31	N6·02·03-11	变速齿轮（10）	71	N6·01·01-02	过渡齿轮
32	N6·02·03-05	变速齿轮（12）	72	N6·01·01-06	传动长轴
33	N6·02·03-10	变速转盘	73	N6·01·01-03	底传动齿轮
34	N6·02·03-03	拉杆	74	GB276-82	轴承D1000096
35	N6·02·03-02	拉杆头	75	GB70-85	螺拴
36	N6·02·03-04	变速轴	76	C	电容 6μF
37	GB73-85	紧定螺钉	77	N6·01·03-07	支架
38	N6·02·02-01	变速轴套	78	N6·01·03-04	星形手轮
39	N6·02·03-07	轴套	79	N6·01·03-01	托板
40	GB308-64	滚珠φ3	80	220V AC 5A	继电器
			81	N6·04·00-07	铭牌

6、变速齿轮结构图：
（图七）变速齿轮结构图
注：序号所对应零件与（表五）相附

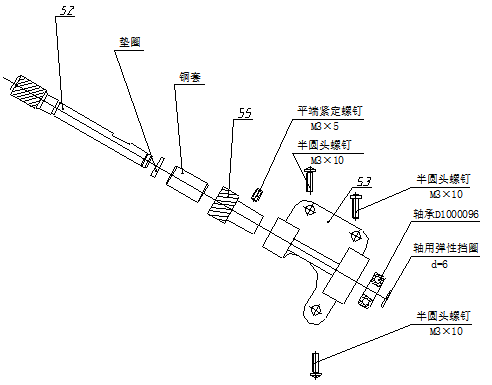

7、蜗杆组件结构图：
（图八）蜗杆组件结构图
注：序号所对应零件与（表五）相附

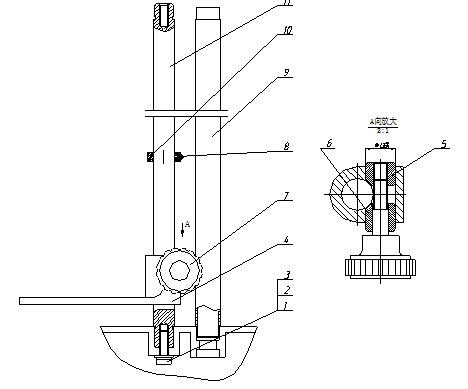

8、连接套组件结构图：
（图九）连接套组件结构图
注：序号所对应零件与（表五）相附

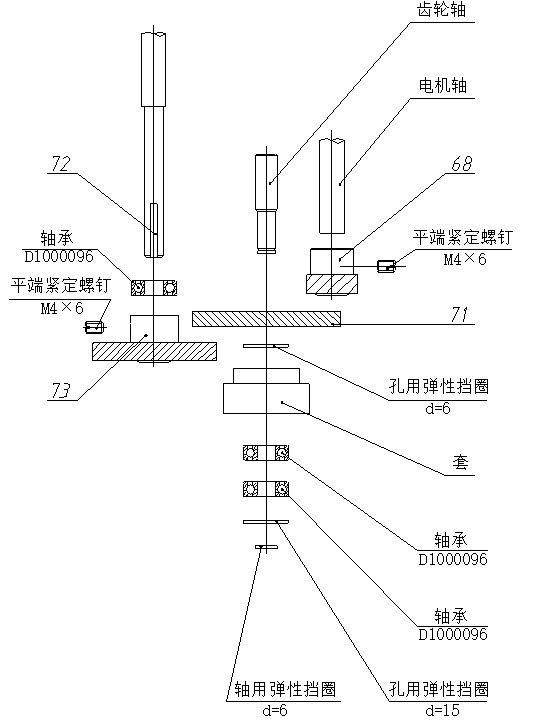

9、底传动组件结构图：

（图十）底传动组件结构图

注：序号所对应零件与（表五）相附

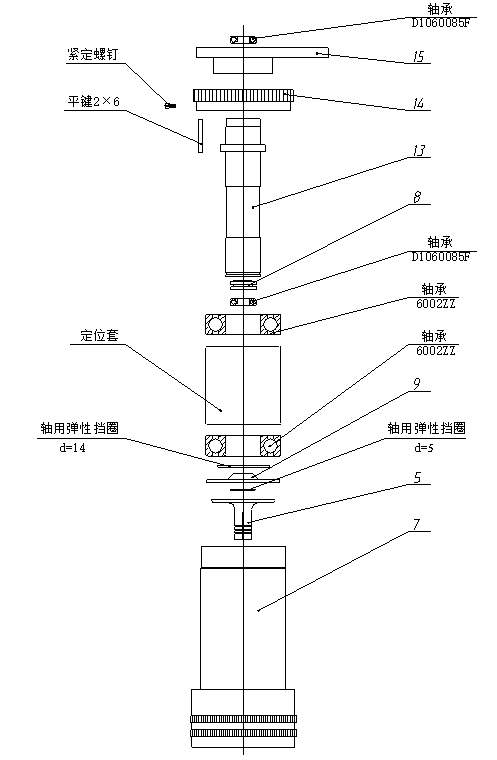

10、转筒组件结构图：

（图十一）转筒组件结构图

注：序号所对应零件与（表五）相附
11、电器原理图：

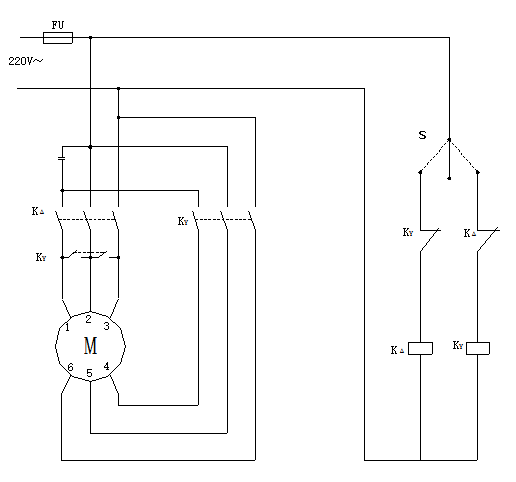

（图十二）电器原理图
