便携滚子加热炉使用

作者：admin　日期：2020-03-28 15:06:40　点击数：　

分享到：

一、概述
便携式滚子加热炉配以进口精密控制器，采用微机智能控制技术，直接设定，数字显示，并可进行偏差指示。该机运转平稳、噪音小、精度高、工作范围大、自动化程度高、操作简单、坚固耐用、维修保养方便。
二、型号及规格

型号	名称	配置
GRL-BX3	便携式滚子加热炉	陈化釜LHG-2/2A（选配）

三、仪器的主要技术参数

名称	技术参数
电源	220V±10% 50/60Hz
输入功率	700W
加热功率	500W
温度范围	50～180℃
滚子转速	112±5r/min
工作面积	300×260×220mm
外形尺寸	530×340×480mm

四、仪器的结构与工作原理
（一）组成
1、箱体：采用钢架结构、硅酸铝保温层、不锈钢外壳，坚固耐用。
2、滚筒：采用优质金属材料滚筒和框架，重量轻、转动平稳。
3、加热控制：采用PID智能控制。可设定试验时间，自动报警。
4、动力系统：由减速电机输出，由链轮带动三根滚子转动。传动平稳可靠。
便携滚子加热炉操作面板

序号	名称	序号	名称
1	电源开关	3	加热开关
2	计时开关	4	电机开关

（二）工作原理
其工作原理和性能完全根据美国API标准设计。模拟钻井液在井下环行空间内缓慢循环的速度，研究其加热滚动中的特性。
五、仪器的操作
1、确认电压相符，电源可靠接地。
2、接通电源，合上电源开关。温度显示窗显示当前加热炉内温度。启动电机开关，电机带动炉内滚筒转动，可进行样品的搅拌。使电机空转数分钟，声音、转速正常。准备工作结束，即可进行正常工作。
3、温度设定：打开加热键（3）“第一显示”窗显示滚子炉内实际温度。按动按“上、下调”键窗口设定“第二显示”温度。滚子炉最高工作温度为180℃。当温度接近设定温度时，系统进入自动恒温控制状态。
4、定时设定：启动“计时开关”后，显示窗显示。按动键“+”或“-”设定定时时间。
陈化釜的操作方法：见（图二）
1、试验前，检查陈化釜体、密封垫、排气阀等部件是否正常。
2、将测试样品注入陈化釜内，测试样品体积不得超过陈化釜体积的2/3（约325ml）。见（图二）
3、四氟乙烯密封垫放入密封盖，并置于陈化釜体上，拧紧釜盖，均匀拧紧三个六角螺栓，确保受力均匀。见（图二）
4、阀旋入釜盖，并拧紧。见（图二）

老化罐的操作

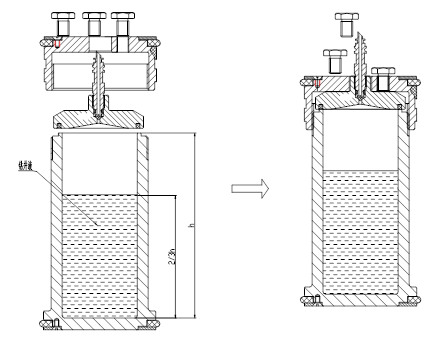

（图二）陈化釜操作示意图
5、需要在陈化釜内预置压力时，应将气源接在排气阀一端，（必须使用专用气源设备，连接牢固），逆时针旋转排气阀1/4转，将小于7Mpa的一定压力气体置于液面上，顺时针拧紧排气阀，卸下气源装置。将釜体分别置于滚子炉内两滚筒之间，最多能放两只陈化釜。
4、实验完毕后，将陈化釜从炉中取出，冷却至室温。
5、将陈化釜直立后，慢慢旋松排气阀，放掉釜体内的余气。
6、旋松釜盖上的三个六角螺栓，拧开釜盖，倒出测试样品。
7、清洗陈化釜所有部件，并擦干，螺纹部涂上润滑油保存。
使用时所用电源一定要保证接地可靠。
试验完毕后，将陈化釜冷却至室温，放掉釜体内的余气，方能打开釜盖。

警告：设置键“<<PF”“”“”非本厂技术人员严禁触碰。
六、仪器的维护与保养

1、移动、维修或保养仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。
2、每次使用完毕后，应及时清理滚子炉内腔，放置干燥环境内。
3、定期给链轮、链条加润滑油。
七、故障的判定与排除

故障	原因	维修方法
接通电源，电机转动，滚筒不转动	①链轮与轴连接的紧定螺钉松动 ②链条与链轮脱开	①将所有链轮与轴连接的紧定螺钉拧紧 ②将脱开的链条重新按装于链轮上
接通电源，系统无电	①电源插头接触不良 ②熔断丝烧断	①检查电源插头是否牢固 ②更换熔断丝
